Установка сплит-системы FT-TAC-PV02 на грейферный перегружатель Fuchs MHL 350
Работы были проведены в рамках модернизации кабины оператора для повышения комфорта труда в летний период.
Особенности техники и задачи клиента
Клиент из Екатеринбурга, давний партнёр нашей компании по системам мониторинга транспорта. Установка кондиционера на спецтехнику стала первым опытом для заказчика, и наш совместный проект оказался действительно уникальным:

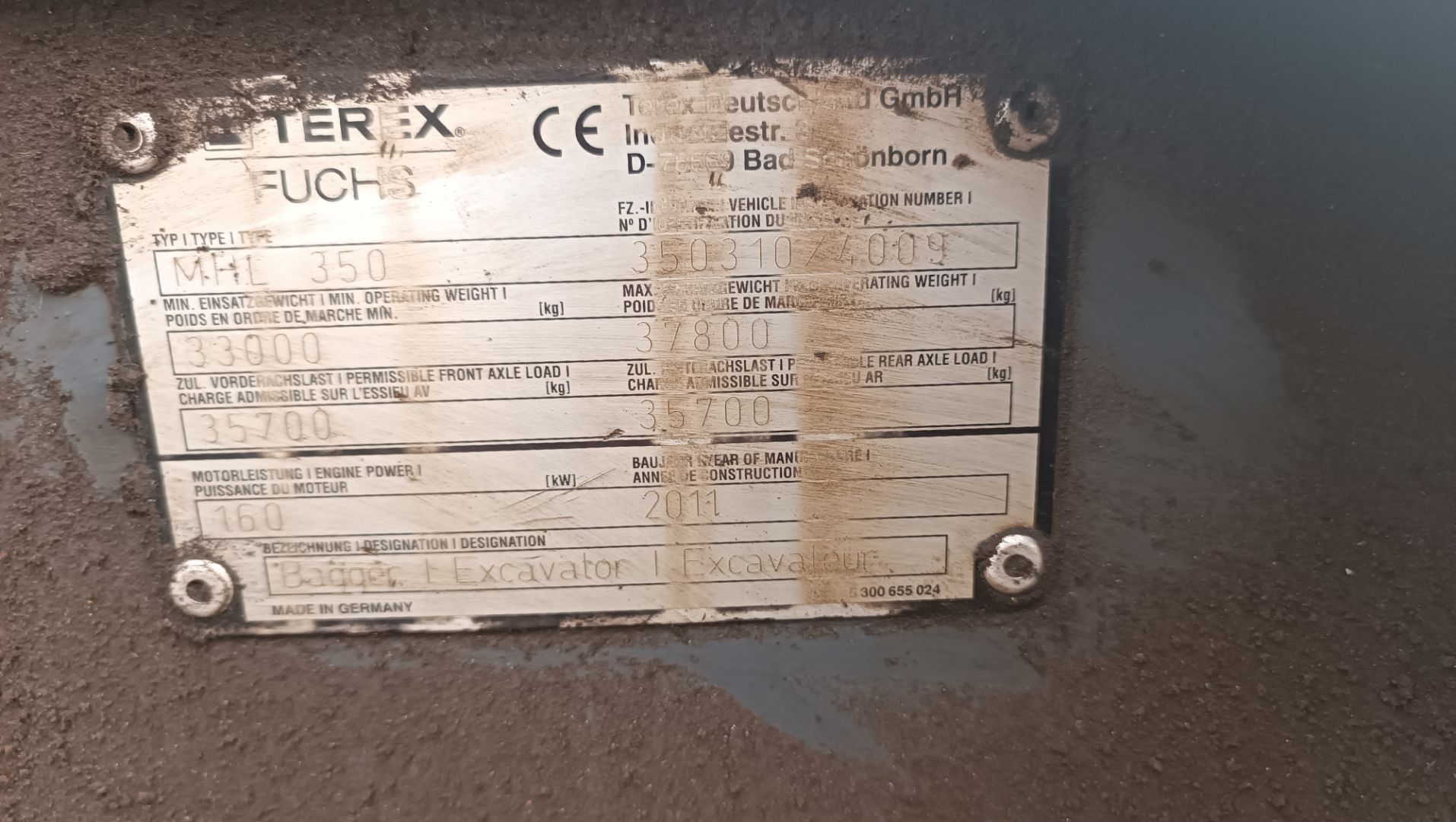

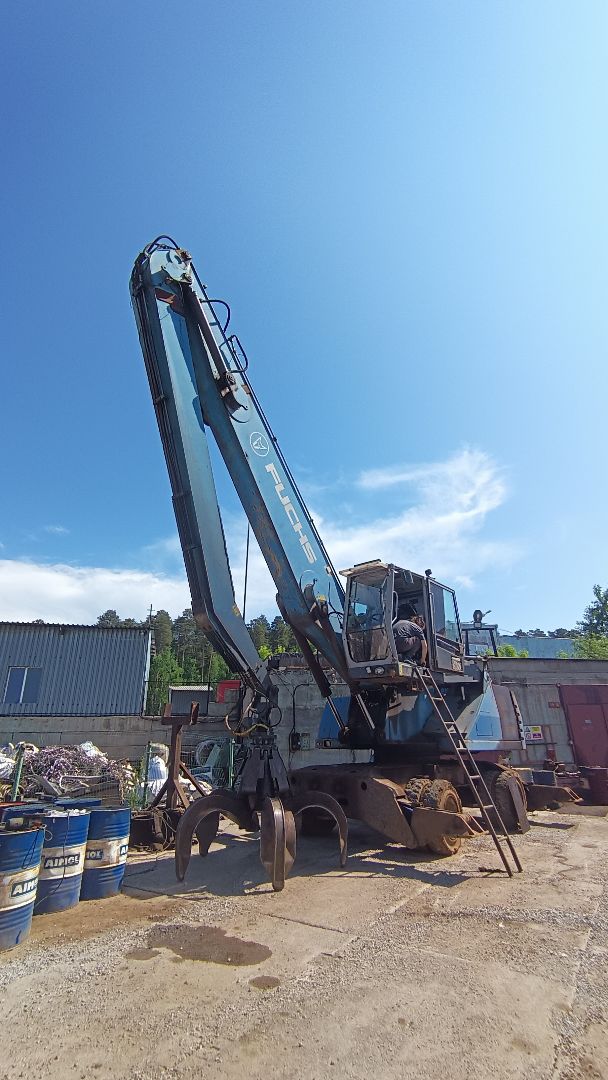

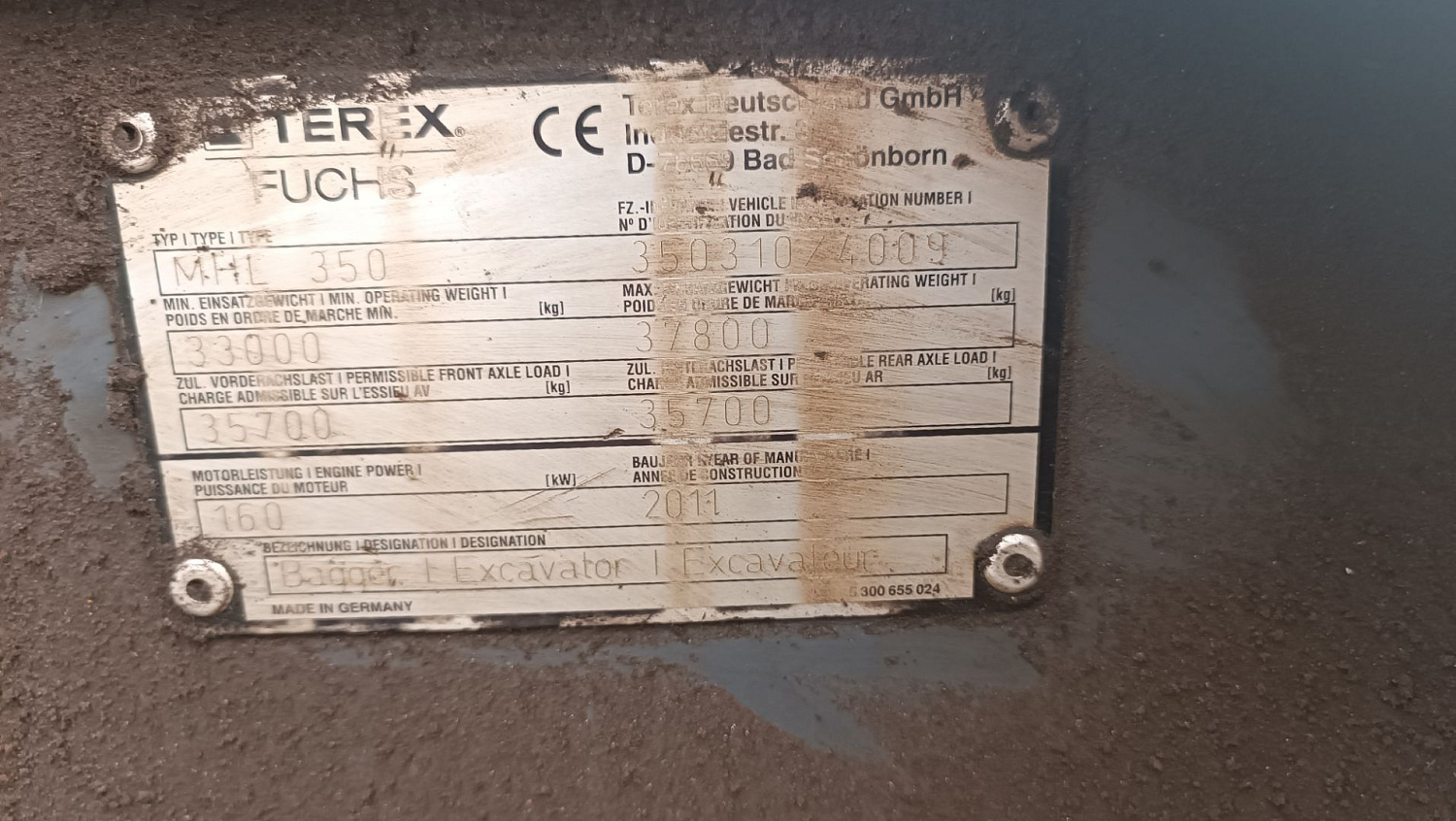

перегружатель Fuchs MHL 350 имеет особенность - кабина оператора поднимается на высоту до 6 метров и может складываться обратно, поэтому традиционный монтаж сплит-системы был невозможен без предварительной инженерной проработки.
Установленное оборудование

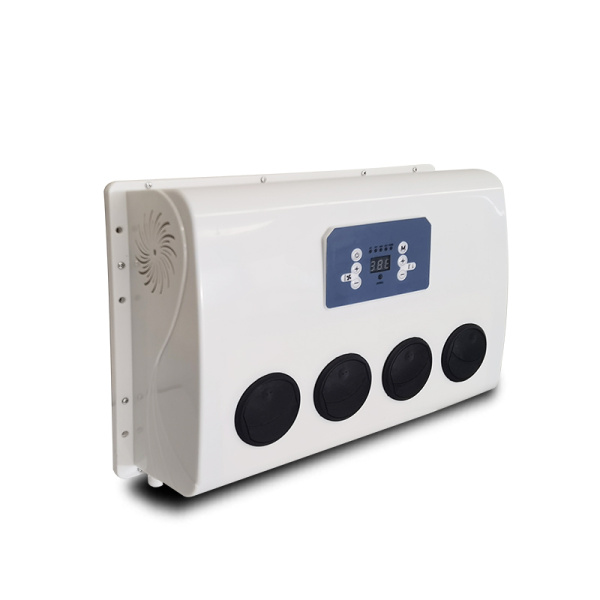

В качестве решения был выбран автомобильный кондиционер FT-TAC-PV02 (сплит) с мощностью охлаждения 2.8 кВт, питающийся от 24В. Это надёжная климатическая установка, рассчитанная на сложные условия эксплуатации и вибрационные нагрузки.
- Внутренний блок (испаритель) с цифровой панелью управления

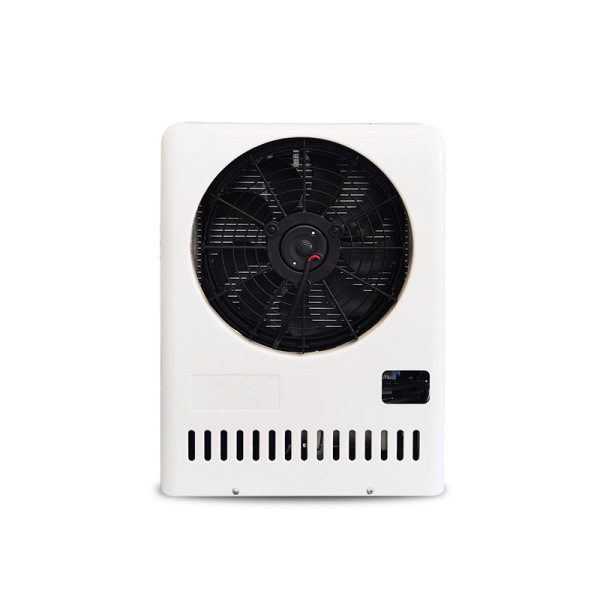

- Наружный блок с вентилятором и компрессором
- Соединительные трубки, кабель питания и магистрали хладагента
Этапы выполнения работ
1. Планирование прокладки трассы
Основной сложностью стало перемещение кабины на большую высоту. Мы спроектировали прокладку силового кабеля и трубок так, чтобы они не мешали работе гидравлической системы и не подвергались механическому износу при подъёме кабины. Для этого кабель и трубки были проложены через штатные каналы гидравлики и защищены от перегибов и перетирания.
2. Монтаж наружного блока

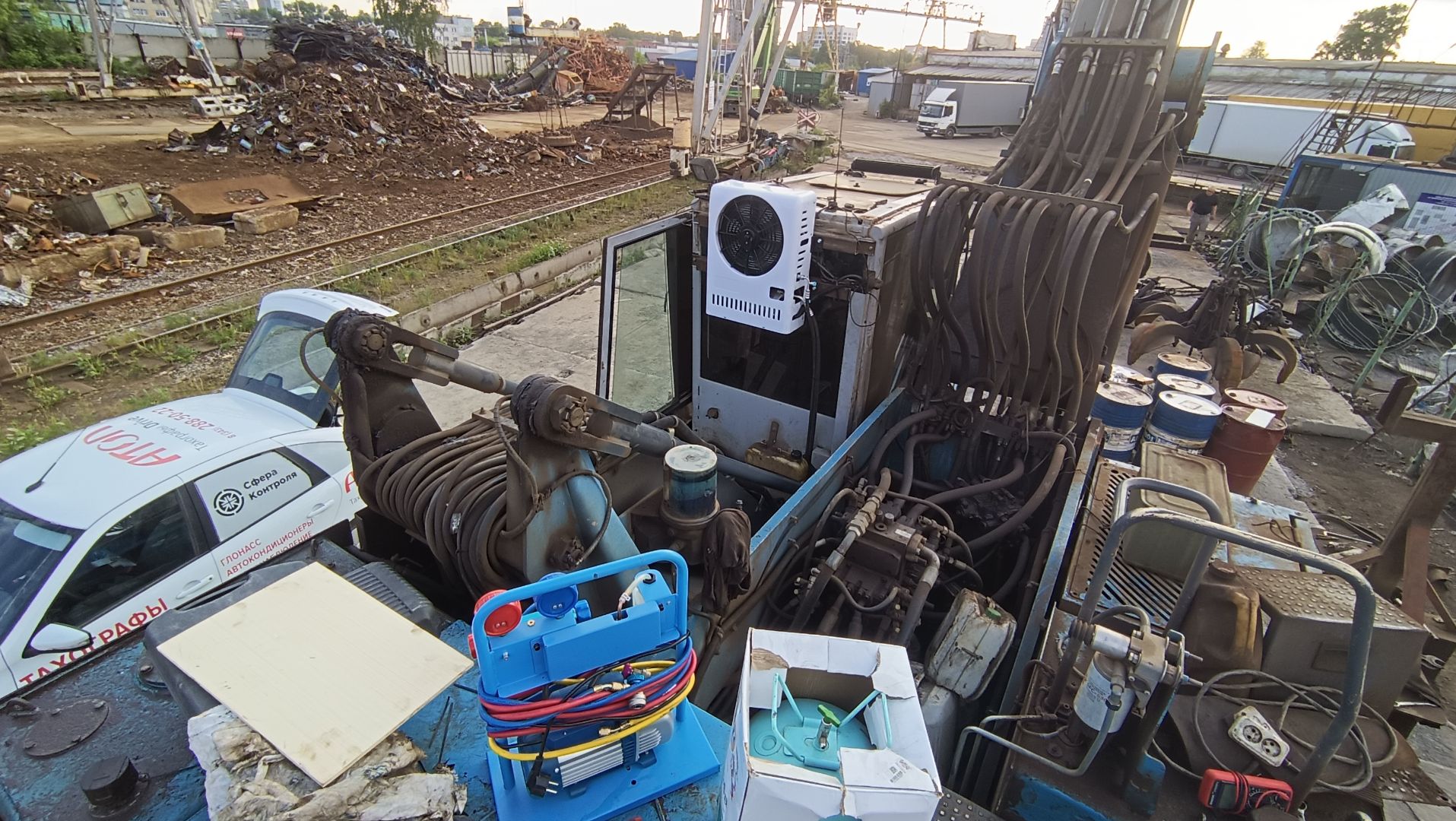

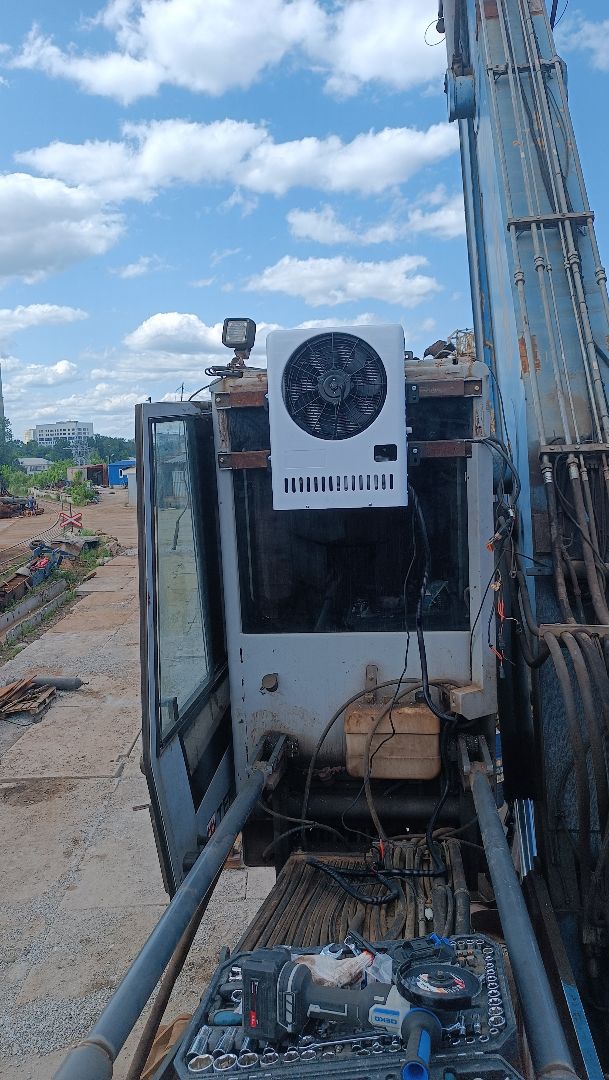

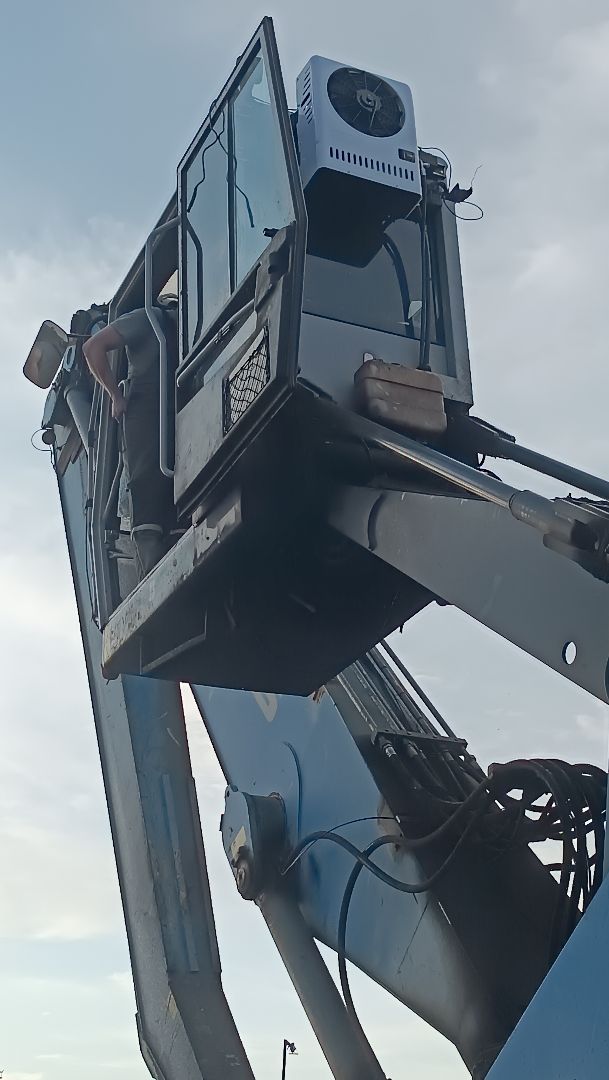

Наружная часть сплит-системы была смонтирована сзади кабины, на специально изготовленном и усиленном кронштейне. Установка выполнена с учётом вибронагрузок и необходимости свободного обзора для оператора. Крепление надёжно зафиксировано и не мешает открытию двери и перемещению кабины.
3. Монтаж внутреннего блока

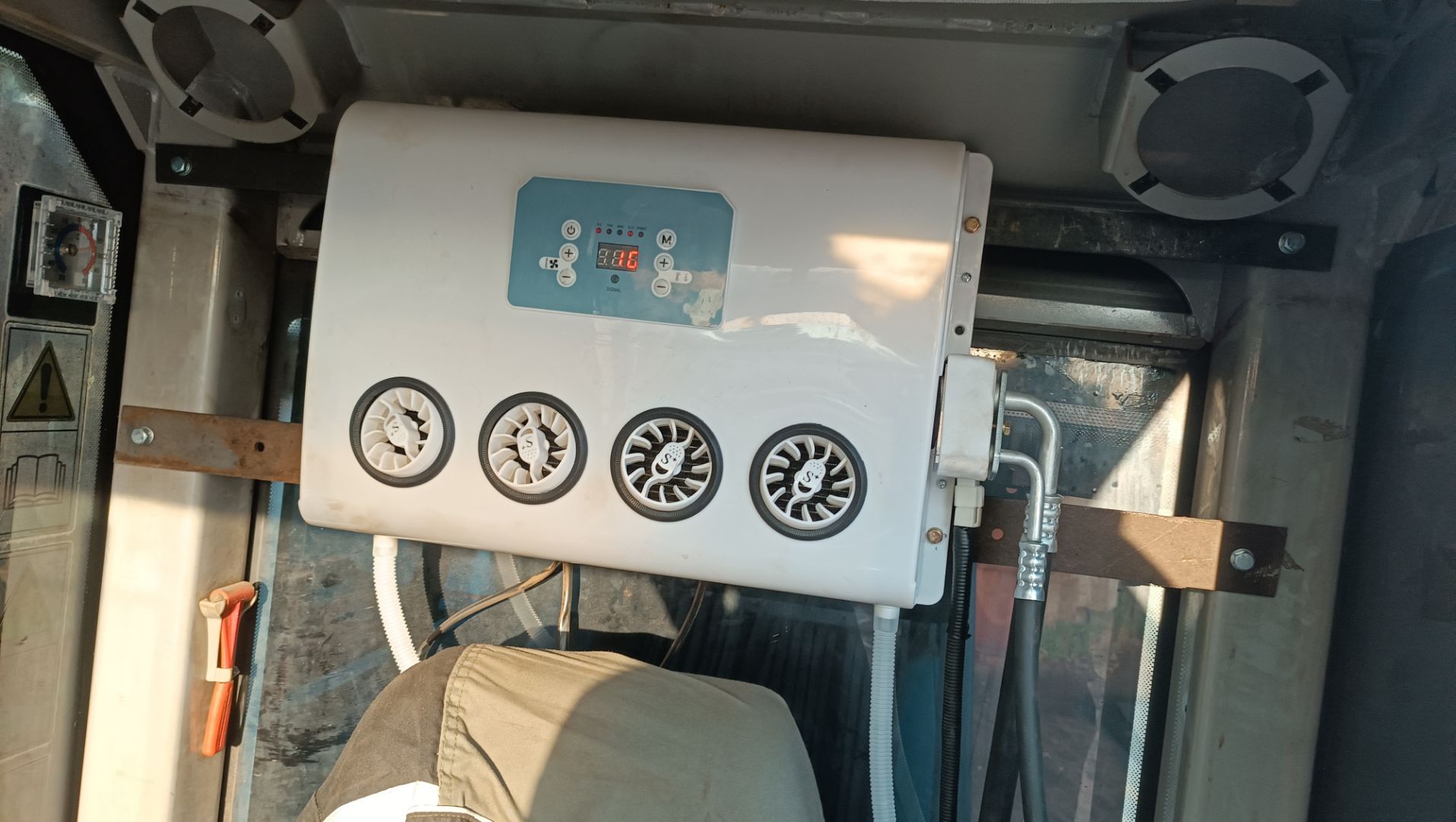

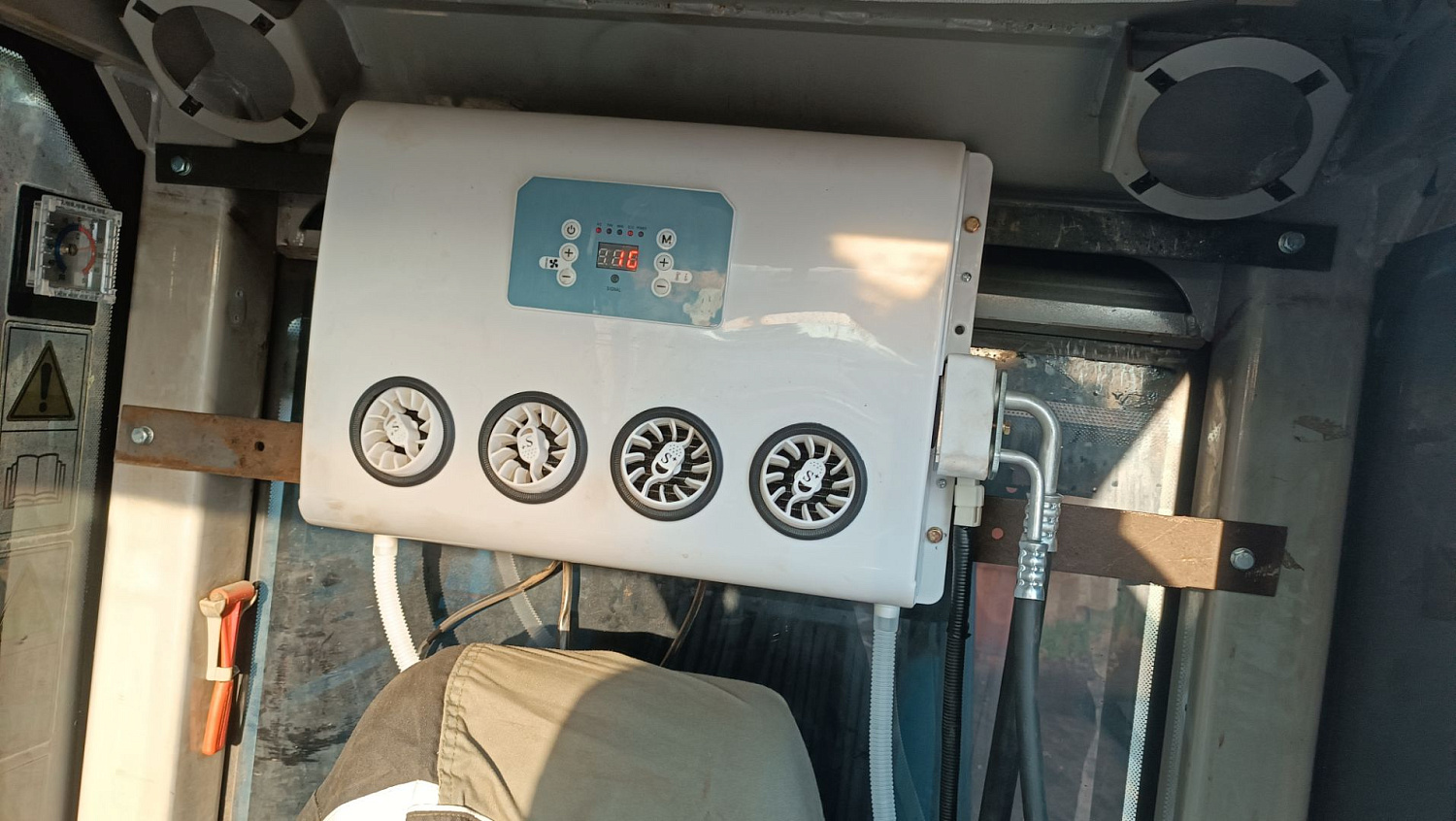

Внутренний блок установлен в кабине рядом с рабочим креслом, таким образом, чтобы потоки воздуха эффективно обдували оператора, не мешая обзору и управлению. Крепление произведено к жёстким конструкционным элементам кабины с виброизоляцией. Также был реализован скрытый подвод дренажа.
4. Заправка и проверка системы
После монтажа система была заправлена хладагентом 134A в объёме 650 г. Проведено тестирование в рабочих условиях: кондиционер быстро выходит на заданный температурный режим, все компоненты функционируют штатно, вибрации не передаются в салон.
Результат:
- Первый успешный опыт клиента по установке климатического оборудования на спецтехнику
- Повышен комфорт и безопасность условий труда оператора
- Инженерно проработанное решение, адаптированное под особенности конструкции Fuchs MHL 350
- Все работы выполнены в течение 1 дня с выездом на объект
Наша команда готова к нестандартным задачам. Мы не только монтируем кондиционеры на тракторы и погрузчики, но и разрабатываем индивидуальные решения под сложную технику. Обращайтесь - мы предложим надёжное оборудование и аккуратный монтаж с учётом особенностей вашей техники.
